Zusätzlich zu den Modellierungsobjekten, die in separaten Artikeln erklärt werden, existieren einige weitere Modellierungsobjekte:

Das Objekt Hyperlink kann für die Verlinkung zu einem beliebigen Ziel verwendet werden. Dies kann u. a. ein Bereich in SmartProcess sein (z. B. ein Artikel der Wissensbasis) oder eine externe Website.

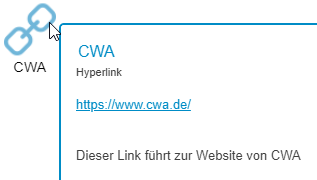

In den Eigenschaften kann ein Name, eine Beschreibung sowie die URL zum Zielort eingetragen werden. Wenn der Anwender mit der Maus auf das Hyperlink-Objekt zeigt, öffnet sich ein kleines Fenster, in dem er den Link einsehen und anklicken kann.

Timer

Das Objekt Timer wird verwendet, um im Prozessmodell zu kennzeichnen, wie lange die Bearbeitung von Aufgaben maximal benötigen sollte. Hierfür wird das Timer-Objekt zwischen zwei Ereignisse modelliert.

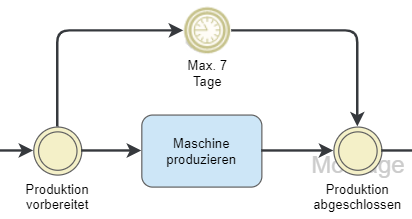

In dem Beispiel wird dargestellt, dass zwischen dem Zwischenereignis 'Produktion vorbereitet' und dem Zwischenereignis 'Produktion abgeschlossen' maximal 7 Tage vergehen sollten.

Die Eigenschaften eines Timers sind eine Bezeichnung, die unterhalb von dem Symbol angezeigt wird, und eine Beschreibung.

Person

Das Objekt Person kann in einem Prozessmodell verwendet werden, um interne oder externe Ansprechpartner für bestimmte Bereiche oder Produkte mit ihren Kontaktdaten zu hinterlegen.

Nachdem das Objekt aus dem Symbolbereich im Prozessmodell abgelegt wurde, kann der Name der Person eingetragen werden.

Da das Objekt Person wiederverwendbar und im Reporting auswertbar ist, kann über die Lupe auf die bereits in anderern Prozessen erstellten Personen zurückgegriffen werden.

Das Personen-Objekt kann mit einer Aufgabe per Assoziations-Link verbunden werden.

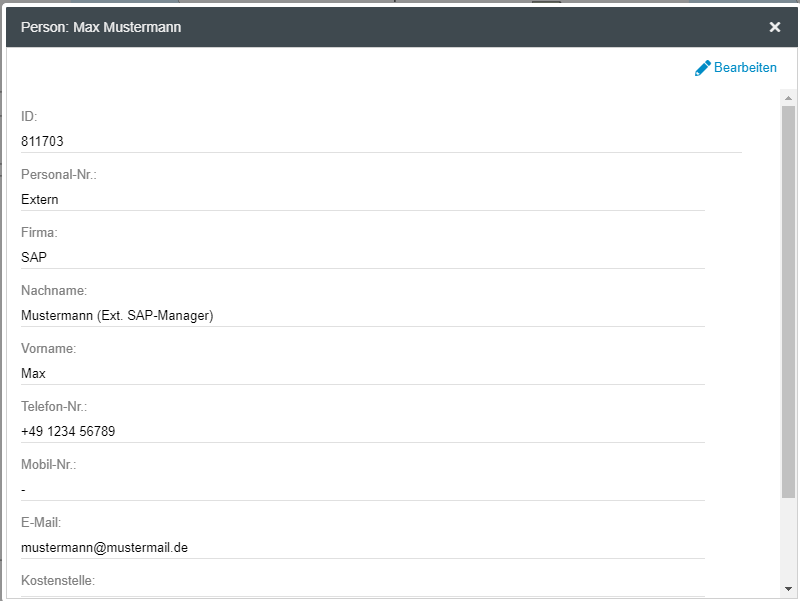

Mit einem Klick auf das Personen-Objekt sind weitere Kontaktdaten zu der Person für den Anwender einsehbar.

Gruppierung

Mit dem Objekt Gruppierung kann ein zusammengehöriger Block von Aufgaben (Teilprozessen), Dokumenten oder anderen Artefakten im Prozessmodell dargestellt werden.

Wenn Sie eine Gruppierung einfügen, befindet sich diese im Vordergrund und überlagert ggf. andere Objekte des Prozessmodells.
Über die Formatierungsfunktion "Nach Hinten" können Sie die Gruppierung in den Hintergrund verschieben.
Bei der Gruppierung handelt es sich um eine Darstellungsmöglichkeit.
Die in einer Gruppierung modellierten Objekte gehören technisch nicht zu einer Gruppe und werden z. B. nicht automatisch gemeinsam im Prozessmodell verschoben.
Textanmerkung

Mit dem Objekt Textanmerkung kann ein beliebiger mehrsprachiger Freitext im Prozessmodell abgelegt werden, um z. B. besondere Anweisungen, Beschreibungen oder Achtungspunkte bei der Durchführung des Prozesses herauszustellen.

Zur Hervorhebung des Textfeldes können die allgemein geltenden Formatierungsoptionen benutzt werden.

Rechteck

Das Objekt Rechteck bietet die Möglichkeit Abschnitte in Prozessgruppen (z. B. in der Prozesslandkarte) visuell voneinander abzugrenzen.

Mit einem Doppelklick in die Mitte des Rechtecks kann eine Beschriftung eingefügt werden.

Die allgemein geltenden Formatierungsoptionen ermöglichen das Verschieben und Färben des Textes und des Rechtecks. Ist im Prozessdesigner die Option 'Objektbezeichnung verschieben' aktiviert, kann die Beschriftung des Rechtecks auch an eine beliebige Position verschoben werden.

Kopfelement

Das Kopfelement enthält immer automatisch den Namen des Prozesses und kann an einer beliebigen Position des Prozessmodells eingefügt oder auch entfernt werden.

Der Text im Kopfelement kann nicht geändert oder gelöscht werden.

Das Kopfelement befindet sich bei jedem neu erstellten Prozess am oberen Ende des Prozessmodells.
Fußelement

Das Fußelement ist eine zentrale Ablagemöglichkeit für Artefakte und weitere Zusatzinformationen zum Prozess.

Wenn ein Prozess viele verschiedene Zusatzinformationen enthält, können diese im Fußelement in einem zentralen Bereich aufgelistet werden, ohne dass das eigentliche Prozessmodell an Übersichtlichkeit verliert.

Die Überschrift des Fußelements kann für alle Prozesse einheitlich zentral in den Einstellungen für das Prozessmanagement geändert werden.

Das Fußelement befindet sich bei jedem neu erstellten Prozess am unteren Ende des Prozessmodells.
Ordner Zeichenobjekte

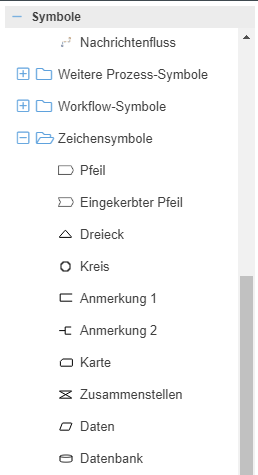

Im Symbolbereich des Prozessdesigners befindet sich der Ordner Zeichenobjekte. In diesem befindet sich eine breite Palette von Symbolen, die im Prozessmodell verwendet werden können.

Bis auf eine Bezeichnung, die mit einem Doppelklick in die Mitte des Objektes eingefügt werden kann, besitzen diese Objekte keine erweiterten Eigenschaften.

Die Position, Größe und Farbe des Textes sowie des Objektes kann gemäß der allgemein geltenden Formatierungsoptionen angepasst werden.

Wenn Sie weitere Symbole für die Prozessmodellierung benutzen möchten, können Sie diese als benutzerdefinierte Bilder dem Symbolbereich hinzufügen.
