Mit Verbindern werden Verknüpfungen zwischen den unterschiedlichen Modellierungsobjekten dargestellt.

Verbinderarten

Es stehen drei Standardverbinder zur Auswahl:

Sequenzfluss

Der Sequenzfluss wird verwendet, um den Ablauf des Prozesses vom Startereignis, über die einzelnen zu erledigenden Aufgaben, bis zum Endereignis darzustellen.

Er verbindet in der Regel Aufgaben mit darauffolgenden Aufgaben, Ereignissen und Sub-Prozessen.

Assoziations-Link

Der Assoziations-Link wird benutzt, um den Bezug von zusätzlichen Informationen zu Aufgaben darzustellen: Hierzu zählen u. a.:

  • Alle Artefakte
  • Mitgeltende Dokumente
  • Weitere Informationen, wie Hyperlinks und Angrenzende Prozesse

Nachrichtenfluss

Der Nachrichtenfluss wird benutzt, um die Kommunikation zwischen verschiedenen Prozessbeteiligten darzustellen.

Daher verbindet er verschiedene Pools / Swimlanes miteinader.

Bei der Modellierung im Prozess-Designer wählt SmartProcess automatisch den richtigen Verbinder, je nachdem welche Objekte Sie miteinander verbinden.
Wenn Sie dennoch einen anderen Verbinder verwenden möchten, können Sie diesen vorab im Symbolbereich des Prozess-Designers auswählen oder den Verbinder formatieren.

Modellieren mit Verbindern

Sie können Verbinder auf verschiedene Arten modellieren:

Neuer Verbinder über Mini-Symbolpalette

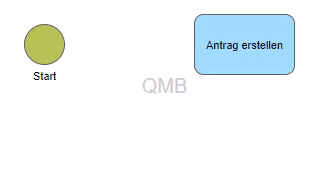

Das Objekt, von dem aus der Verbinder gezogen werden soll, mit der Maus anklicken und markieren, sodass die Mini-Symbolpalette eingeblendet wird. Aus der Mini-Palette das Symbol für den Verbinder per Drag & Drop in die Mitte des zu verbindenden Objekts ziehen und die Maus loslassen, wenn das Objekt grün umrahmt dargestellt wird.

Wenn der Verbinder auf diese Weise modelliert wird, ändern sich der Start- und Endpunkt des Verbinders bei Bedarf automatisch, wenn eines der verbundenen Objekte verschoben wird.

Neuer Verbinder von / zu einem Ankerpunkt des Objekts

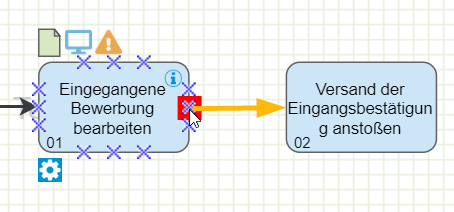

Mit der Maus auf den Rand eines Objekts zeigen, sodass die Ankerpunkte (blaue Kreuze) eingeblendet werden. Anschließend von einem dieser Ankerpunkte per Drag & Drop die Maus auf das zu verbindenden Ankerpunkt ziehen und loslassen, wenn dieser rot hinterlegt ist.

Wenn der Verbinder auf diese Weise modelliert wird, bleiben der Start- und Endpunkt des Verbinders immer gleich, wenn eines der verbundenen Objekte verschoben wird.

Position zu anderem Objekt ändern

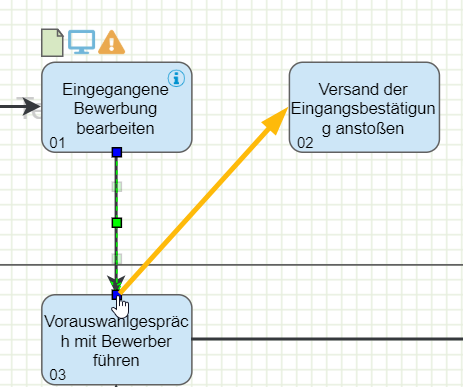

Mit der Maus an den Anfang oder das Ende eines bestehende Verbinders zeigen. Von dort den Verbinder per Drag & Drop in die Mitte oder an den Ankerpunkt eines anderen Objekts ziehen.

Ausrichtung eines Verbinders ändern

Den erstellten per Mausklick markieren. An den Kanten des Verbinders erscheinen grüne Quadrate. Per Drag & Drop dieser Quadrate kann die Ausrichtung des Verbinders angepasst werden.

Zusatzoption: Neuer Verbinder von Mitte zu Mitte

In den Einstellungen für das Prozessmanagement können Sie die Option aktivieren, dass ein neuer Verbinder auch durch das Ziehen "Von Mitte zu Mitte" erstellt werden kann. Ist diese Option aktiviert, können Sie zusätzlich auf folgende Weise einen neuen Verbinder erstellen:

Von / Zur Mitte des Objekts

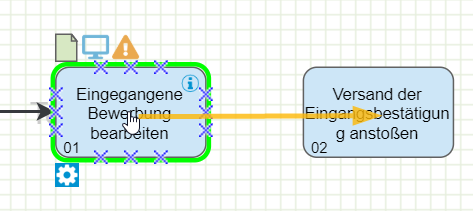

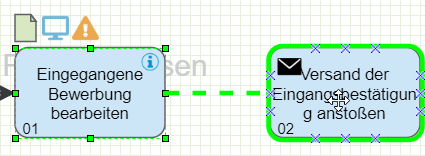

Mit der Maus genau in die Mitte des Objekts zeigen, bis der weiße Zeigefinger auftaucht und das Objekt grün umrahmt ist. Anschließend per Drag & Drop die Maus in die Mitte des zu verbindenden Objekts ziehen und die Maus loslassen, wenn auch dieses grün umrahmt dargestellt wird.

Wenn der Verbinder auf diese Weise modelliert wird, ändern sich der Start- und Endpunkt des Verbinders bei Bedarf automatisch, wenn eines der verbundenen Objekte verschoben wird.
Wenn diese Option aktiviert ist, ändert sich das Verhalten beim Verschieben von Objekten, da eine Positionierung der Maus genau in der Mitte des Objekts nun für "Verbinder ziehen" statt "Objekt verschieben" steht.
Die Maus muss in dem Fall zum Verschieben eines Objekts leicht neben dem Mittelpunkt positioniert werden.

Formatierung und Einstellung von Verbindern

Verbinderbezeichnung

Mit einem Doppelklick oder Rechtsklick auf einen modellierten Verbinder können dessen Eigenschaften geöffnet werden.

Zur besseren Verständlichkeit des Prozessmodells kann für jeden Verbinder eine Bezeichnung eingetragen werden.

Wird ein Verbinder ausgehend von einem exklusiven oder inklusiven Gateway modelliert, kann zudem entschieden werden, ob es sich um den Default Sequenzfluss handelt. Dieser Standardweg, der im Zweifelsfall im Prozessablauf genommen werden soll, wird mit einem Querstrich am Beginn des Verbinders gekennzeichnet.

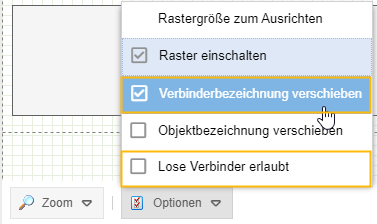

Wenn in den Optionen im Fußbereich des Prozessdesigners die Einstellung 'Verbinderbezeichnung verschieben' aktiviert ist, kann die über das gelbe Quadrat an der Verbinderbezeichnung die Beschriftung per Drag & Drop an eine beliebige Position im Prozessmodell verschoben werden.

Die Option 'Lose Verbinder erlaubt' ermöglicht an dieser Stelle zudem, dass Verbinder auch gezogen werden können, wenn Sie keinen festgelegten Endpunkt mi Prozessmodell haben.

Formatierung

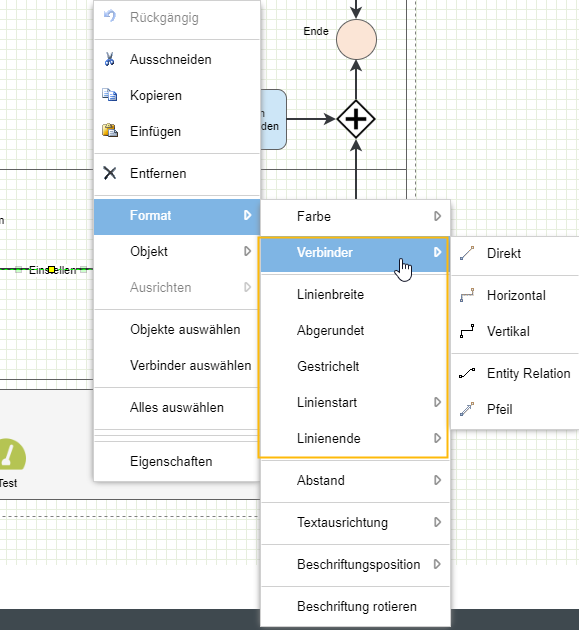

Mit einem Rechtsklick auf den modellierten Verbinder lässt sich über den Bereich 'Format' die Formatierung der Standard-Verbinder ändern.

Neben den Einstellungen zur Farbe, Breite und einer gestrichelten Darstellung der Linie kann in dem Bereich 'Verbinder' die Ausrichtung bestimmt werden.

In den Bereichen 'Linienstart' und 'Linienende' kann zudem das Symbol an den beiden Enden des Verbinders angepasst werden. So kann eine Beziehung entweder gerichtet oder ungerichtet dargestellt werden.
